XYQY-5-19型新型自控面板使用说明
该面板是我公司研发的新一代绞车智能面板,具有前几代面板的各项优点,有新增添了自动控制,到井口自动停车报警,目的层分段设置和远程传输,云端存储,双路输入及黑匣子记录功能。
(远程传输和黑匣子功能需选配)
一、线路连接及接线定义:
(1)面板使用DB37接口,接线定义如下:
信号 |
说明 |
信号 |
说明 |
||
1 |
GND |
系统供电GND |
20 |
继电器 |
NC |
2 |
DC24VI/12VI |
系统电源 |
21 |
RXD232 |
串口接收 |
3 |
TXD232 |
串口发送 |
22 |
GND |
串口GND |
4 |
AGND |
信号GND |
23 |
AGND |
信号GND |
5 |
5VO |
编码器5V电源 |
24 |
5VO |
编码器5V电源 |
6 |
AI1+ |
编码器1 A+ |
25 |
BI1+ |
编码器1 B+ |
7 |
AI2+ |
编码器2 A+ |
26 |
BI2+ |
编码器2 B+ |
8 |
AGND |
编码器 GND |
27 |
AGND |
编码器GND |
9 |
12VO |
张力计12V电源 |
28 |
12VO |
张力计电源 |
10 |
ZLI1 |
张力计1信号 |
29 |
ZLI2 |
张力计2信号 |
11 |
AGND |
张力计 GND |
30 |
AGND |
张力计GND |
12 |
AO |
编码器输出 A |
31 |
BO |
编码器输出 B |
13 |
ZLO |
张力信号输出 |
32 |
||
14 |
AGND |
信号输出 GND |
33 |
||
15 |
HCAI |
滚筒手柄输入 A |
34 |
HCAO |
滚筒手柄输出 A |
16 |
HCBI |
滚筒手柄输入 B |
35 |
HCBO |
滚筒手柄输出 B |
17 |
BREAKI |
滚筒刹车信号输入 |
36 |
BREAKO |
滚筒刹车信号输出 |
18 |
COM |
继电器COM |
37 |
NC |
继电器NC |
19 |
NO |
继电器NO |
(2)远程传输互联网接口采用RJ-45标准接头和接口。
二、主界面及主界面下设置

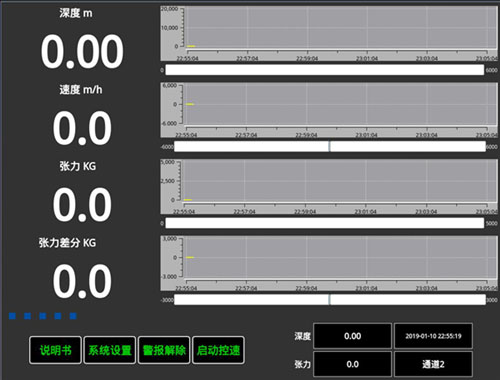

在主界面左边由上至下依次为深度、速度、张力、张力增量视窗,
各个视窗右面对应的是各视窗显示数据的曲线和进度条。深度进度条和曲线*大值默认为6000米,如需修改,可在系统设置中的5个目的层设置框中输入,输入格式比如要设置2000到2030这个层,则输入2000/2030。系统会依据5个框中输入的一个主大值为深度的曲线和进度条*大值。速度、张力、张力差分进度条和曲线*大值为此三项再设置界面下设置的极限值。下面由左向右5个蓝色方框为5个目的层的速度报警指示灯,报警时变红。下面是云端连接标志、说明书、系统设置、报警解除、启动控速、和另一通道的深度、张力视窗及系统时间。

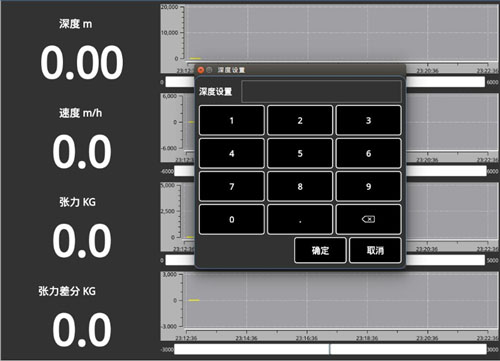

(1)深度预置及清零:(下图)在主界面深度视窗长按1秒以上系统会弹出深度设置对话框,用户可根据需要预置深度及清零。
(2)张力清零:在张力视窗长按1秒以上张力即可清零。
(3)通道切换:(如下图)在主界面右下角点按通道显示框来切换通道1、2在主界面的显示。
注:黑匣子记录、深度、张力输出及远程传输只记录和传输在主界面显示通道的数据。

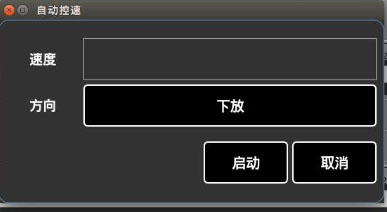

(4)自动控速:(如下图)在主界面下按“启动控速”
注意:自动控制功能建议用户根据井况使用,井况不明或复杂井况建议谨慎使用!
(5)警报解除:用来解除系统当前的报警。
(6)右下角显示当前时间,如连接互联网可自动对时。
(7)三、系统设置:

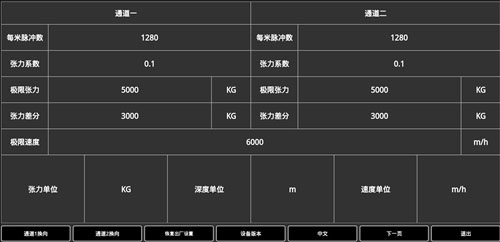

(1)参数设置:(下图)在主界面下点按“系统设置”按键计入系统设置界面。可分别在通道一和通道二下方由上至下分别输入脉冲数、张力系数、极限张力、和张力差分。极限速度参数可一次设置,没有分开。
(此处的值在出厂时,已根据所配马丁代克的参数设置完毕。如发现参数异常可按恢复出厂设置进行恢复)
(2)单位转换:(如下图)分别在“张力单位”、“深度单位”和“速度单位”的右面的当前显示单位上点按来选定需要使用的单位。张力单位可在kg、kn、lb间实时换算并转换。深度单位可在m和foot间实时换算并转换,速度单位可在h和min之间实时换算并转换。
(3)电子深度换向:(如下图)再设置界面左下角设有“通道1”和“通道2”换向键每点一次对应的编码器显示方向转换。可根据需要进行调节。
(4)中英文转换:在“中文”和“English”键上点按来切换需要显示的系统语言。
(5)深度报警点设置:(如下图)在系统设置界面点“下一页”,在深度报警点设置栏下的5个添加框里输入需要的报警点。
注:此处的报警点只是在上提时报警。

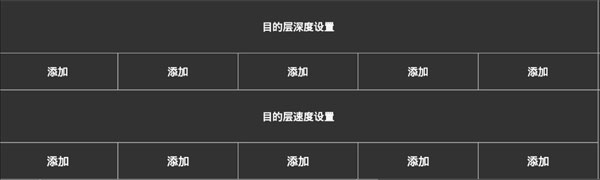

(6)目的层设置和目的层速度设置:(如图)
这里“目的层深度设置”和“目的层速度设置”两项设置下从左至右5个输入框上下互相关联,“目的层速度设置”和主界面左下角这5个指示灯
第1个会变红同时报警。目的层设置格式在主界面深度进度条曲线*大值设置里可见。
(7)时间设置:(如下图)在时间设置右边显示的当前时间上点击,输入要修改的时间。格式为年—月—日空格时:分:秒。如:2019年1月11日16时11分27秒则输入2019-01-11 16:11:27。
在井号、车号下方输入框输入需要的井号和车号。
注:以上所有系统设置及参数设置完成后,均按右下角“退出”键确定。

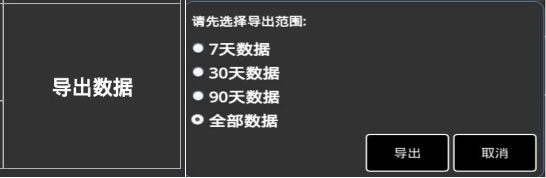

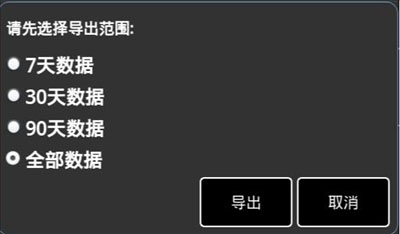

(9)导出数据:(选配)带有数据记录功能的面板。插上U盘后,再设置界面点“下一页”按键,然后点“导出数据”系统会弹出对话框,可根据导出选项导出所需时间内的数据。(如下图)

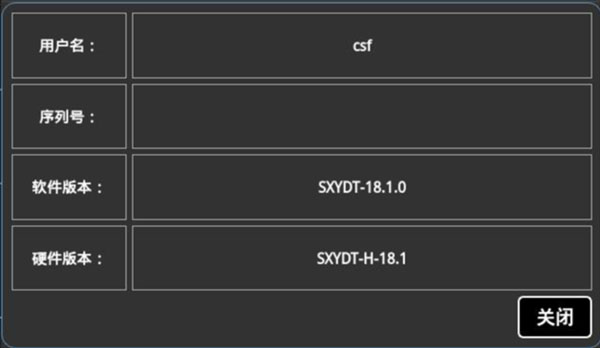

(11)序列号、用户名、软硬件版本查看:再设置界面按“设备版本”查看。(下图)
说明完毕,感谢阅读。
