ZNJL2005-I智能抽汲仪

发布时间：2020-08-06

ZNJL2005-I 智能抽汲仪

一、简介

ZNJL2005-I智能抽汲仪是我公司*新研制成功的抽汲自动记录仪器，适用于地层压力较低的石油井诱喷、排液等抽汲作业过程,能自动记录抽汲作业中钢丝绳下入的深度、时间、以及抽汲的次数。可以显示当前的数据、当前班次的抽汲的次数，可以打印当前或过去任意时间段的抽汲作业信息。

马丁代克

ZNJL2005-I智能抽汲仪是*新研究、开发的产品，该仪器智能化程度高，测量精度高，采用了现代*的微处理器技术，可以进行复杂的运算和处理，大大提高系统性能、功能和可靠性。该仪器还具有强大的Flash存储能力，可以随时随地、大量的累计保存数据。

ZNJL2005-I 智能抽汲仪 *大测量深度9999 米，抽汲次数999 次，存储数据不低于 30000 条，工作电源直流 24V ，环境温度 -20 ～ +80 ℃ 。具有良好的抗震、防爆、防水、抗腐蚀等性能。

该仪器全部采用高可靠元器件，采用抗干扰和强化结构设计，能在较恶劣的环境连续工作。该仪器安装简单、操作方便，可与多种抽汲井口滑轮（天滑轮或地滑轮）配合使用。备有专用数据设置器，方便修改、调整参数，防止无关人员误动作。

二、主要性能指标

l *大测量深度：9999 米

l *大显示抽汲次数：999 次

l 存储数据量：不低于30000 条，

l 工作电源：直流24V

l 功耗：不大于4.5W

l 工作环境温度：-20- +80 ℃

l 主机重量：1.5kg

l 主机尺寸：210( 宽 )x70( 高 )x185( 深 ) mm

三、安装与调试

本仪器主机应该放置在无雨雪淋漓和无强烈暴晒的环境下使用，可以任意位置放置。为了便于操作和观察数据，通常是放在水平台面上。震动较大的台面应该在本仪器下面放置减震垫，并用弹性松紧带子固定。

仪器前面板仪器后面板

电源连接

本仪器使用12-24V 直流电源。若使用机车蓄电池供电，务必电源线与蓄电池连接可靠，电源线另一端可以直接与仪器后面板的电源接线端子连接。本机电源端子可以不分极性连接。

为了方便、*地连接电源，可以利用事先备好的一段电源线（称为电源脑线），与本仪器后面板电源端子插座连接，另一端带开口式的插头，与带插座的长绝缘导线连接至直流电源（如机车蓄电池端）。这样，检修或暂时停机时，可以拔掉二芯插头，而不必拆卸机车蓄电池端的连线，以免操作不慎造成短路事故。

若使用机车直流电源时，推荐使用24V 供电，而不要使用 12V 或其它不稳定电源，以*本机可靠、稳定工作。

有交流电源的室内场合，可以使用本机配送的主机电源适配器供电，主机电源适配器适用于交流220V ± 20%/50Hz 的范围。

传感器的安装

西仪秦油

传感器由一个探头及其一个圆柱形磁钢组成，当探头接近磁钢时就可以检测到信号。磁钢安装在抽汲井口滑轮（天滑轮或地滑轮）的旋转轮外圈侧面轮廓上，而传感器探头安装在滑轮的支撑架钢板上。

通常磁钢和传感器安装在地滑轮上比较方便，但传感器容易被油污和碰撞。

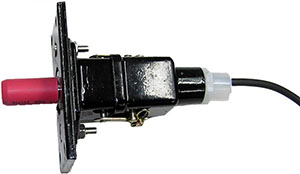

传感器探头安装

传感器探头支架应固定在滑轮支撑架钢板上的一侧，安装方向见右图，其相对位置应在滑轮钢丝绳凹槽以下。

固定传感器探头支架需要在滑轮支撑架钢板上打孔。按照传感器支架尺寸，在滑轮支撑架钢板上钻一个Φ 13mm 的孔和四个M5 螺丝孔。直径 13 毫米的孔用来穿过探头，四个直径 5 毫米螺丝用来固定传感器探头。直径 5 毫米螺丝的孔可以是丝锥孔，也可以是通孔。注意，固定螺丝应加装弹簧垫，并且螺丝杆伸出地滑轮支撑架钢板不能高于传感器探头。

为了打孔准确，可以使用随本机提供的传感器支架打孔图（通常在资料袋中），即将图纸中的一个图形轮廓剪下，看准位置，将图形粘贴在滑轮侧面的支撑架上，在纸面上绘制的标记圈上定位钻孔即可。

磁钢安装 先测量磁钢与传感器探头的位置，即保持圆形磁钢中心与传感器探头面中心位置垂直，做好记号。在滑轮的侧面轮廓上相应的位置钻下直径20mm （略大）、深 1mm 的凹坑；中心打孔攻丝（使用M5mm 的沉头螺丝，长度根据滑轮外圈轮廓壁厚确定，通常使用M5 × 10mm ）；清除油污，涂上 302 改性丙烯酸脂胶粘剂，将磁钢中心有平面孔的面粘合在滑轮上面，用M5mm 的沉头螺丝紧固，这样可使圆形磁钢紧紧固定在滑轮的外圈侧面轮廓上。 磁钢中心有沉孔的面向外，即指向传感器探头 。

注意：磁钢采用 * 及其稀土材料制成，磁性特别强，不要随意放置，要远离磁卡、手表、手机等。安装时，手指要加紧磁钢，以防被周围铁件吸脱，一旦吸附在凹坑里，取出就很困难，有时猛烈吸附到其他金属上或是掉到硬质地面上会使得磁钢粉碎。因此，先看准要放置的位置和磁钢的方向后再放上磁钢。

安装要领 *滑轮转动到有磁钢的位置时，其圆形磁钢能对准传感器的探头，且使得圆形磁钢中心与传感器探头中心位置垂直间距在 5-10mm以内 。可以在传感器探头支架下加垫片的来调整探头与磁钢的间距。

传感器自身的一段电缆称“传感器脑线”（长度约 5 米不等）。“脑线”的一端的与信号传输电缆线（不大于 40 米）直接焊接。为了避免雨雪、油污侵蚀，应用高强度防护套管、防水胶带缠绕电缆接头。必要时，可以将这段电缆用支架支撑，以免长时间浸泡在水或油污中。“脑线”应留有回旋余地，以免滑轮工作时产生强烈震动而损坏“脑线”。

信号传输电缆线另一端连接的插头与仪器相应的 探头插座 连接即可。

传感器的调试

开启仪器电源，通过仪器面板左下方两个标有A 、 B 的指示灯来检查传感器是否正确安装。当转动滑轮，磁钢垂直于传感器探头时，面板上 A 或 B 指示灯随即亮。*磁钢垂直于传感器 A 探头时， A 灯亮；磁钢垂直于传感器 B 探头时， B 灯亮；磁钢垂直于 A 探头和 B 探头之间时， A 、 B 两只灯同时都亮。

调整传感器探头的A 、 B 方向（仪器后面板上 A B 方向转换开关），*转动滑轮，使得钢丝绳下深方向时， A 、 B 指示灯依次出现 A亮 → A、B同时亮 → B亮 ，这样可以确定作业钢丝绳下深计数为正（+ ）。

安装调试可靠后，再检查和紧固传感器及其支架各螺钉、连接电缆，必要时用防水胶灌注。

电缆线不可强力拉扯，并防止重物、利器损伤。电缆线收起存放时，缠绕在电缆盘上，一定要将传感器和插头用防护胶带包好，以免受潮和灰尘侵蚀。

参数查询与设置

马丁代克

本仪器使用专用的 设置器 对主机进行多种参数设置，并可以随时修改和查询过去设置的参数。设置好的参数可以长时间保留在主机中，不使用设置器无法对主机进行参数修改和查询，这可以避免无关人员误动作。

设置或查询参数前，先关闭主机电源，将设置器的连接插头插入主机后面板对应插座，然后打开主机电源。按下 【查询】 键，依次查询 日期、时间、周长、本机井号 的等是否正确。如果不正确，需要重新设置参数。具体操作步骤如下：

（1）日期和时间设置

按下【时间】键，面板上条形框的“时间”指示灯亮，数码管显示当前的日期，按【上】【下】【左】【右】键来设置日期。

然后再按一下【时间】键，数码管将显示当前时间。按【上】【下】【左】【右】键校准时间。如果输入错误，可以按【取消】键，然后重新操作。

完成后按下【确定】键保存设置的日期、时间数值，按下【取消】键可取消本次设置。

仪器出厂前已经校准好时间，通常不需要用户再操作。

注意：年为二位数字，如，14 表示 2014 年；

月为二位数字，如 03 表示 3 月；

日为二位数字，如 05 表示 5 日；

时间为24 小时制，可以设置到时、分。

（2）滑轮周长设置

西仪秦油

滑轮的周长应从钢丝绳截面中心线位置算起，

单位为 mm (毫米) 。

测量周长的方法很多，可以根据实际情况选择。周长测量越准确，仪器测量长度的数值精度就越高。

测量周长后，按下【周长】键，再按【上】【下】【左】【右】键来输入测量的周长数值（单位为毫米）。输入无误，按下【确定】键，即保存当前周长数值。如果输入错误，可以按【取消】键，然后重新操作。

特别需要注意的是： 设置周长完毕，必须重新开机后才有效 。

（3）井号设置

井号由代号a, 代号 b 、代号 c 组成。按下【井号】键，主机面板上条形框的“井号”指示灯亮，这时测量长度显示器和测量次数显示器显示的是“代号 a 、代号 b 、代号 c ”。按【上】【下】【左】【右】键来设置井号。完成后按下【确定】键，保存当前数值。如果输入错误，可以按【取消】键，然后重新操作。

当所有设置操作完成后，应关闭主机电源，取下设置器，然后重新打开主机电源进入正确工作状态。

本机井号的表示关系见附录1、附录2。

格式化 （FMT+确定）

当本仪器使用了较长时间，仪器内以前的测量数据不需要再保留时，可以进行格式化（初始化）操作，这样可以腾出大量的存贮空间来保存新的测量数据。格式化也称为初始化，本仪器需要使用设置器来进行格式化操作。

决定对本机进行格式化时，主机连接好设置器，开启电源，在设置器上 同时按下【FMT】和【确定】键 。这时可以听到主机发出间歇的“嘀嘀”声，同时显示面板上的“清除”指示灯亮，表示已经进入格式化过程。

格式化完成后，“嘀嘀”声随即停止，“清除”指示灯熄灭。这样，再次使用本仪器时将重新记录数据。

建议：设置器应由指定人员进行操作和保管。

五、操作方法

开机与工作状态

仪器开机后显示长度为”0” ，次数为“ 0 ”。当地滑轮转动时，也就是抽子下深时，左边显示器显示当前的长度测量值（单位：米）。注意， 从井口“0”点位置算起，抽子下深方向为正（+） ，这是由传感器安装的方向来确定的（见传感器连接说明）。

右边显示器显示当前测量次数（单位：次），也是“抽子”下深到作业点后又提升到井口的次数。按动 【清零2】 键，将从“ 0 ”开始记次数，这只是给当班的人员一个提示，并不作为数据记录的内容，而实际数据记录的次数是按照时间顺序累计的。

当抽子下深后又提升到井口附近时，可以听到一声鸣笛，表示抽子下深到作业点又返回到起始点（井口）一次作业过程。鸣笛声也表示在此之前的测量数值已经记录下来。注意，每次“抽子” 下深 50 米后（大于 50 米有效）再提升到井口（± 50 米）时才有数据记录。

当抽子提升到井口，又从井口（距离井口50米内）再次下深时，显示数据重新自动清零。 有时，由于滑轮打滑等原因使得返回到起始点的数字显示不为“ 0 ”，这是一种误差，通常可以忽略。若认为这次数字误差较大，可以在抽子准备再次下深时按动 【清零1】 ，使得起始显示为“ 0 ”。

注意：当抽子下深过程中及其下深后，不要按动【清零1】键，否则当次记录和实际不符合。

本机设计为下深方向为“正（ + ）”，当显示器前面出现“ - ”号时，表示已经退回并超过开始的“ 0 ”点位置，这时可能从反方向开始测量长度。出现这种情况是一种误差，原因有多种，如运行过程中滑轮与钢丝绳的打滑等。

打印数据

西仪秦油

本机配用台式40 字符高速串行微型打印机，使用前请先阅读该打印机使用说明书。

准备打印数据时，先关闭主机电源，将 设置器 连接到主机上；将打印机的数据连线插头插入主机面板上对应的打印机插座上，再打开主机电源和打印机电源。

按下设置器的【选择】键，数码管将显示开始打印的日期和连续打印的天数。按【上】【下】【左】【右】键来选择开始打印的日期和天数，每次可选择日期往后的1-29 天。比如，选择了 3 月 1 日，又选择了天数为 29 ，则可以打印 3 月 1 日至 3 月 29 日的数据。

咸阳西仪秦油石油设备有限公司

连续按【右】键, 面板上条形框“ 1 、 2 、 3 ”指示灯将依次被点亮。选择到“ 1 ”指示灯亮，表示打印“ 0:00 — 8:00 ”的数据；选择到“ 2 ”指示灯亮，表示打印“ 8:00 — 16:00 ”的数据；选择到“ 3 ”指示灯亮，表示打印“ 16:00 — 24:00 ”的数据。

若不选择天数，以及“ 1 、 2 、 3 ”指示灯都不亮时，表示打印当天的全部数据。

如果输入错误，可以按【取消】键，然后重新操作。

按下【确定】键即可开始打印。

在打印过程中可以按下【取消】键，以及配合打印机上的操作键（详细参见打印机说明书），退出打印状态。

在按下【选择】键后，可以在任何时候按下【确定】键，将按当前设置的参数打印数据。例如，按下【选择】键，然后按【确定】键即开始打印当天所有数据。

打印机的其他操作和注意事项，请参见该打印机的使用说明书。

注意： 应该按照打印机说明书的要求使用打印机电源，且勿使用其它电源适配器，否则有可能损坏打印机。

六、注意事项

1 、本机安装、使用前请仔细阅读说明书。

2 、直流电源电压极不稳定的情况下，例如，本机在机车中工作，建议使用24V 供电，而不要使用不稳定的 12V ，以*本机可靠、稳定工作。当电压极不稳定时，可能测量或记录的数据不正确。

3 、本机若使用交流供电，可以在 220V ± 20%/50Hz 的范围内工作。但交流供电极不稳定的情况下，例如，自备的发电机供电，必须*供电参数在上述范围内，否则有可能造成测量或记录的数据不正确。

4 、本机配用的磁钢其磁性特别强，不要随意放置。磁铁要远离磁卡、手表、手机等物件，以免对这些物件造成损坏。

5 、本仪器虽然采取了一定的防护措施，但还是注意主机应该放置在无雨雪淋漓和无强烈暴晒的环境下使用。灰尘、油污大的场合，主机后面板使用或暂时不使用的插座都应该用护盖或胶带布粘盖起来，这样可以大大降低仪器的故障率。

6 、禁止强行插拔插头。电源线、数据电缆线不可强力拉扯，并防止重物、利器损伤。

7 、主机、设置器、传感器外壳清洁时、可以使用潮湿的抹布清理，玷污较严重的地方可以用抹布沾着少量低度酒精轻柔擦拭，也可以使用计算机外壳专用清洁剂来清洁。严禁使用汽油等溶剂清洗，严禁使用浸泡、喷淋水清洗。

8 、如果长时间停用本机，应切断电源、将本机及其附件存放在仪器箱内，并保持清洁、干燥。数据电缆线收起存放时，应缠绕在电缆盘上，并将两头插头用防护胶带包好，以免受潮和灰尘侵蚀。

注意：由于技术进步，其外观、原理及技术参数更改恕不另行通知。

七、常见故障及排除方法

序号	故障现象	故障原因	排除方法
1	主机指示灯、数码管不亮	电源未接好	检查电源连线、插头座，重新连接电源
2	地滑轮运转时传感器 A 、 B 指示灯不亮或只有一只灯亮（指示灯亮的频率与地滑轮旋转速度有关）	传感器插头座接触不良或电缆连接不好	检查插头座，连接可靠
		电缆线断裂损坏	连接断裂的电缆或更换电缆
		磁铁损坏	更换磁铁
		传感器支架松动或歪斜	重新安装固定传感器
		传感器损坏	更换传感器
3	数据显示“F”或记录数据误差很大	电源极不稳定或电源电压太低	使用规定的电源
3	数据显示“F”或记录数据误差很大	误动“清零”键	抽子在井口以下时不要“清零”
4	深度数据误差较大	滑轮周长设置不*	*测量周长，重新设置周长数据（重新开机有效）
5	打印机工作不正常	电源启动不良	重新接入打印机电源
5	打印机工作不正常	打印数据字迹不清晰	更换打印机色带
6	显示时间不准确	长时间使用积累误差或时间设置有误	重新用设置器设置时间

注意：

若自己按上述方法仍然解决不了问题或出现其它故障，请致电本公司售后服务部，以便委派专业人员解决。

附录1：

本机井号的表示

本仪器可以通过设置器来设置井号，井号用来标明本仪器所在的工作地点等特征，以便正确分析打印的数据信息。

井号分为三组，*组（代号a ）为两位数，第二组（代号 b ）和第三组（代号 c ）

为三位数。

代号a 对应的是 23 个汉字，代号 b 和代号 c 由用户自行确定其含义。

打印测量数据的同时可以打印出本机的井号。井号由代号a, 代号 b 、代号 c 组成，其中代号 a 通常是自动打印出的对应汉字。

当前本仪器已设计的代号a 对应的汉字有：

西、董、山、黄、盐、柳、盘、宁、罗、于、塞、耿、

镇、坪、候、杏、王、岭、白、新、胡、元、杨

（共计23 个汉字）

例如，当设置代号a 为 06 ，代号 b 为 015 ，代号 c 为 302 时，打印出的井号结是 黄_015_302

注意：如果设置的代号24 ，则打印出的结果为： 24 — 015 — 302 。 本机设置的代号等于或超过24时，其记录打印的汉字位置是对应设置的代号。

附录2：

井号的代号a对应汉字表

代号a	汉字	代号a	汉字	代号a	汉字	代号a	汉字	代号a	汉字
01	白	06	黄	11	盘	16	西	21	于
02	董	07	岭	12	坪	17	新	22	元
03	耿	08	柳	13	塞	18	杏	23	镇
04	侯	09	罗	14	山	19	盐	24以后	同代号
05	胡	10	宁	15	王	20	杨
